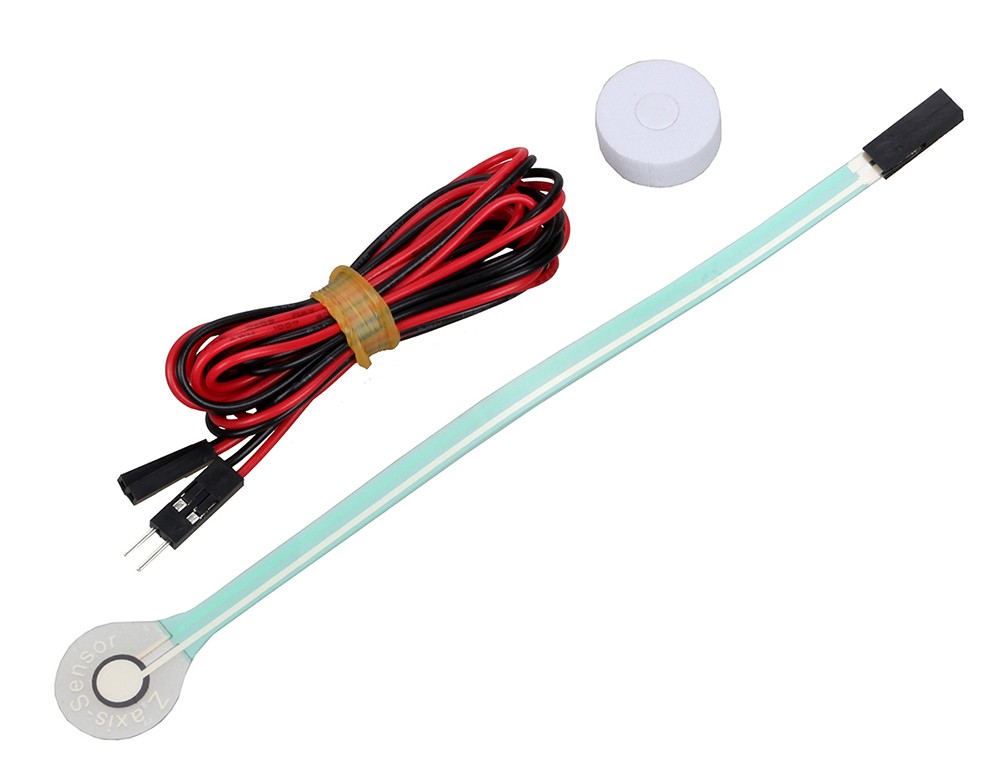

Датчик уровня 3D

Особенности:

1. Легко использовать. Может быть применен к различным типам 3D принтеров. По умолчанию расстояние триггера 0,1 мм.
2. Высокая точность, повторяемость выравнивания может быть ± 0,05 мм.
3. Средний срок службы модуля более 500000 раз.
4. Совместимость практически со всеми материнскими платами 3D принтера на современном рынке
5. Хорошая способность анти-помех, не будет зависеть от материала платформы, окружающего света, температуры окружающей среды и влажности и т. Д.

Примечание:

Не используйте Датчик выравнивания, когда температура сопла выше 45 градусов!

Плата Lerdge принимает матричную сетку нелинейный метод выравнивания для автоматический регулятор уровня. Преимущество этого способа Выравнивания заключается в том, что он может сделать выравнивание на нелинейной поверхности, такой как Неровная поверхность печатных плат кровать.

Описание параметров автоматического выравнивания:

Смещение направления оси х: Смещение нивелирующего щупа относительно печатающего сопла в направлении оси х

Смещение направлени оси Y: Смещение нивелирующего щупа относительно печатающей насадки в направлении оси Y

Смещение направления оси Z: Расстояние от платформы до печатающей головки, когда Датчик выравнивания обнаруживает платформы

Зонд укладываться угол: Угол сервопривода для нивелировочного зонда, когда зонд вставлен/убирается/вверх (может не учитывать это, когда не используется)

Зонд угол наклона: Угол сервопривода для нивелировочного зонда, когда зонд разворачивается/вниз (можно не учитывать это, когда не используется)

Кол-во точек выравнивания: Количество точек зонда, которые зонд на самолете. Фактическое количество обнаруженных точек равно квадрату заданного значения. Например, если установить до 4 точек, то на самом деле обнаружено 16 точек, а максимальное-9, а именно 81 точка.

Зонд режим запуска: Установите состояние уровня при срабатывании датчика выравнивания.

Учебник датчика выравнивания давления пленки для автоматический регулятор уровня

Соединение датчика выравнивания давления пленки и материнской платы показывает, как показано ниже: (оба положительных/отрицательных в порядке при проводке.)
