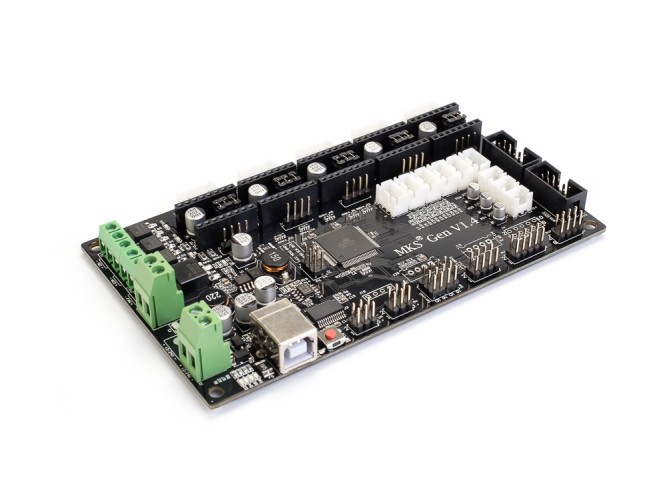

Контроллер MKS Gen, v1.4

Характеристики:

Электроника: Платы управления, экраны

Артикул: st_MKS_GENv1.4

Нет в наличии

Основной склад: Осталось 3 штуки
Екатеринбург: Нет в наличии
Иркутск: Нет в наличии
Казань: Нет в наличии
Киров: Нет в наличии
Красноярск: Нет в наличии
Минск: Нет в наличии
Подмосковье: Нет в наличии
Тольятти: Нет в наличии
Челябинск: В наличии
Белгород: Нет в наличии
Краснодар: Нет в наличии
Москва: Нет в наличии
Хабаровск: Нет в наличии
Москва (Доставка Shiptor): Нет в наличии
Новосибирск: Нет в наличии
Санкт-Петербург: Нет в наличии
Барнаул: Нет в наличии
Волгоград: Нет в наличии
Москва (top3dv): Нет в наличии
Саратов: Нет в наличии
Воронеж: Нет в наличии
Офис: Нет в наличии
Ижевск: Нет в наличии

Количество:

3 900 руб.

Описание
Отзывы

Вместо двух плат мы имеем одну аккуратную плату управления, все разъемы равномерно разнесены по всей плате, что в свою очередь упрощает процесс подключения. Универсальная плата MKS GEN v1.4 была создана на основе популярного решения – связки платы Arduino Mega 2560 и платы расширения Ramps 1.4

8 битный микроконтроллер ATmega2560;
Напряжение питания 12 - 24 В;
Возможность подключения до 5 драйверов ШД с простой настройкой микрошага (микропереключатели). 3 шаговых двигателя на оси X,Y ,Z и 2 экструдера Е0, Е1
Поддержка основных драйверов ШД: A4988, DRV8825, TMC2100, LV8729 и др.
Возможность подключения до 3 термисторов (например: 1 - для нагревательного стола, 2 - для первого экструдера, 3 - для второго экструдера)
Шесть 3-х пиновых разъёмов для концевых выключателей Xmin / Xmax / Ymin / Ymax / Zmin / Zmax
Наличие разъема под LCD дисплеи + SD карты
Дополнительные пины для обвязки 3D принтера: AUX-1, AUX-2, AUX-3, Servos1 (так же как и на Ramps 1.4)
4 мощных MOSFET для питания нагрева стола, двух экструдеров и вентилятора
3 дополнительных выхода питания 3 В и 12-24 В (в зависимости какое питание подали на плату)

Преимущества платы управления MKS Gen V1.4:

Простота подключения, т.к данная плата заменят собой две Arduino и Ramps.
Плата собрана достаточно аккуратно, а все разъемы удобно скомпонованы, что в свою очередь облегчает и ускоряет процесс сборки.
К ней можно подключить источник 24 вольта, т.к в плату уже встроены понижающие напряжение устройства, таким образом, вам не придется выполнять лишнюю работу, по сравнению с другими платами(многие из которых не поддерживают напрямую подключение к 24 В). Кроме того дополнительное охлаждение микросхемы при этом не требуется;
Если вы планируете использовать нагревательный стол от 300мм, то тут как нельзя кстати подойдет напряжение в 24 вольта, т.к иначе, при маленьком напряжении, стол будет нагреваться достаточно долго.
На MKS Gen v 1.4 установлены более мощные транзисторы (MOSFET) по сравнению с платой Ramps;
Данная плата поддерживает несколько типов драйверов, в том числе Drv8825, A4988 и др;
Дополнительной особенностью является то, что вы сможете спокойно подключить LCD дисплей напрямую к плате, без необходимости использования дополнительного шилда.
